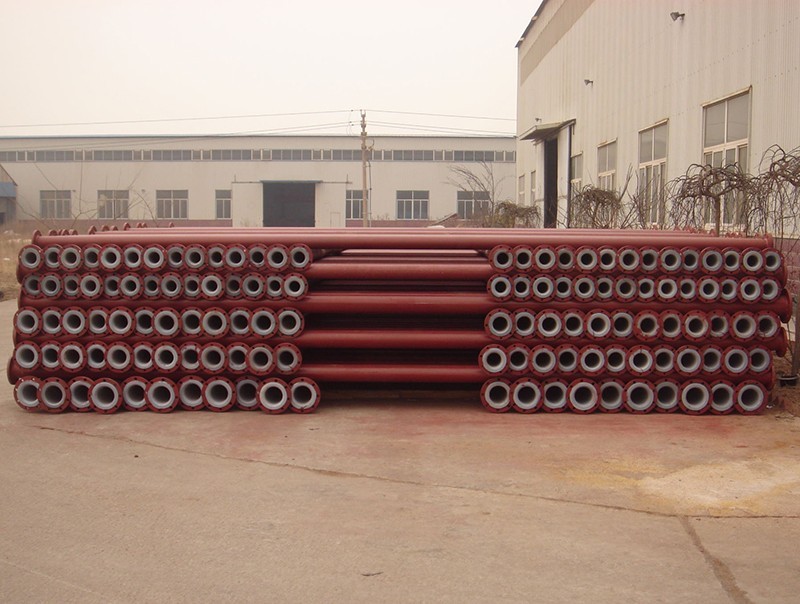

导静电衬塑管道的工艺流程

　　导静电衬塑管道兼具金属管道的机械强度与塑料管道的耐腐蚀性，同时通过特殊工艺实现静电导除功能，广泛应用于化工、制药、电子等对静电敏感的领域。其工艺流程涵盖原材料处理、衬塑加工、静电导通处理及质量检测等关键环节，以下为详细流程解析。

　　一、原材料准备与预处理

　　导静电衬塑管道的制造始于原材料的严格筛选与预处理。‌钢管‌作为基体材料，需符合国家标准，表面无裂纹、砂眼等缺陷，内壁需进行喷砂除锈处理，去除氧化皮、油污等杂质，确保表面粗糙度达到Ra6.3μm以上，以增强衬塑层与钢管的粘结力。‌导静电塑料层‌材料通常选用掺入导电填料（如碳黑、石墨）的聚乙烯（PE）或聚丙烯（PP），需控制导电填料均匀分散，保证塑料层电阻率稳定在10⁶～10⁹Ω·m范围内，满足静电导除要求。

　　二、钢管成型与焊接
　　根据设计要求，钢管需进行切割、组对与焊接。切割采用机械切割或等离子切割，确保切口平整、无毛刺；组对时严格控制错边量（≤1mm）与间隙（1～3mm），避免焊接缺陷。焊接工艺选用氩弧焊打底、手工电弧焊盖面，或全自动焊接设备，确保焊缝熔深、余高符合标准（熔深≥钢管壁厚的80%，余高0～3mm）。焊接完成后，需进行100%外观检查与无损检测（如X射线、超声波），确保焊缝无裂纹、气孔等缺陷。
　　三、导静电衬塑加工
　　衬塑工艺是导静电衬塑管道的核心环节，直接影响管道的耐腐蚀性与静电导除性能。‌滚塑成型‌为常用工艺：将预处理后的钢管加热至280～320℃，使钢管内壁达到塑料熔融温度；随后将导静电塑料粉末均匀喷涂于钢管内壁，通过钢管旋转（转速40～60r/min）使塑料粉末在离心力作用下均匀附着；继续加热至塑料完全熔融（约350℃），保温10～15分钟，使塑料层与钢管内壁充分融合；最后冷却至室温，形成厚度均匀（2～5mm）、与钢管粘结牢固的导静电塑料层。
　　四、静电导通处理

　　为确保导静电衬塑管道的静电导除功能，需对管道进行静电导通处理。‌导电连接‌：在管道两端法兰或接头处，通过焊接导电条或安装导电螺栓，将塑料层与钢管电气连接，形成静电导通路径；‌电阻检测‌：使用高阻计测量管道两端电阻，确保电阻值≤10⁶Ω，满足防静电要求；‌表面处理‌：对导电连接部位进行防腐处理（如涂覆导电防腐漆），防止因腐蚀导致导电性能下降。

　　五、质量检测与成品包装
　　衬塑完成后，需进行多项质量检测：‌外观检查‌：检查塑料层表面是否光滑、无气泡、裂纹等缺陷；‌厚度检测‌：使用测厚仪测量塑料层厚度，确保符合设计要求；‌电火花检测‌：以15kV电压对塑料层进行电火花检测，无击穿现象为合格；‌压力试验‌：进行1.5倍设计压力的水压试验，保压30分钟无渗漏。检测合格后，对导静电衬塑管道进行喷漆防腐处理（如环氧煤沥青漆），两端安装防护盖，防止运输过程中损坏。
　　导静电衬塑管道的工艺流程涵盖钢管预处理、衬塑加工、导静电层制作及成品检测等关键环节。从钢管的除锈、加热到内衬塑料的滚塑成型，再到导静电材料的均匀涂覆与固化，每一步都严格遵循工艺标准。通过电火花检测、导静电性能测试等质量把控手段，确保管道兼具耐腐蚀性与导静电功能。这一工艺流程的完善，为化工、电子等对静电敏感领域的管道安全运行提供了可靠保障，推动了导静电衬塑管道技术的规范化发展。
